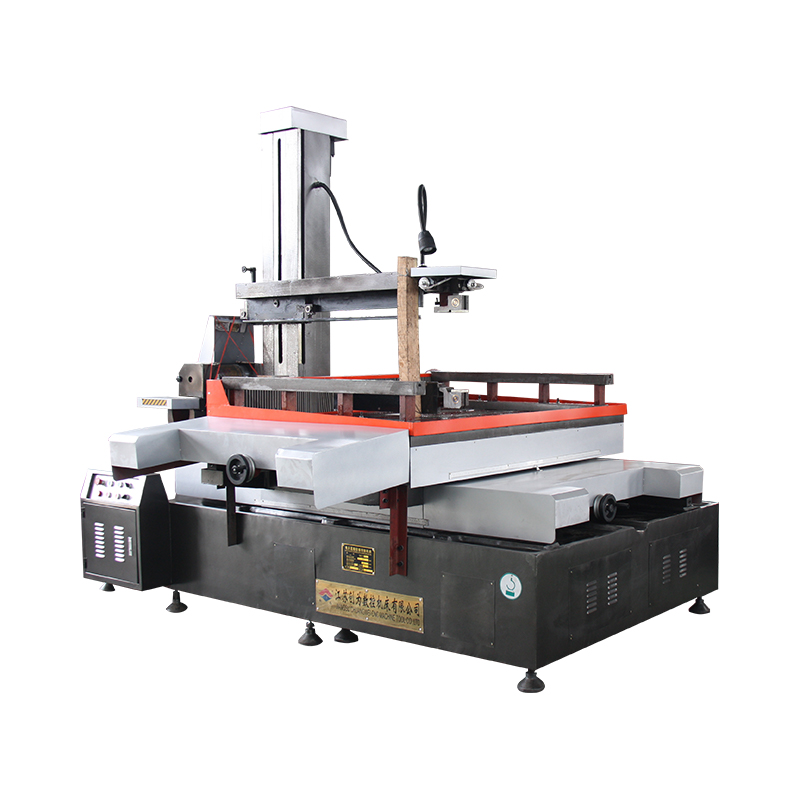

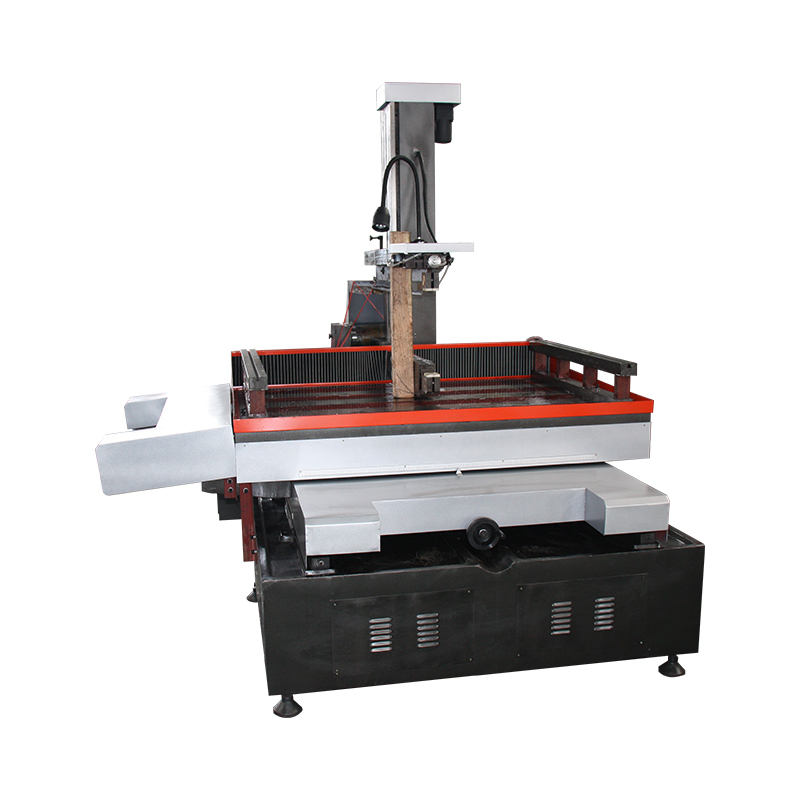

DK77100 AZ STEPER CNC WIRE EDM Nopea leikkauskone nostomoottorilla

1.
2. Korkein leikkurin paksuus: 800 mm
3. Suurin kartio: 6º/80 mm
4. Suurin kuorma: 2800 kg
5. x, y -akseli koordinaattimatka: 1000 × 1200 mm
6. Molybdeenilangan ajo -nopeus: 11m/s
7. Työpöytä liikkuva rasva -ekvivalentti: 0,001 mm
8. Työneste: DK-1, DK-4 Nanguang
9. Virtalähde: 380 V.50Hz (220 V.50Hz)
Klo 10. Konevirrankulutus: <2kva
11. Pääkoneen paino: 6500 kg
12. Pääkoneen mitat: 3000 × 2800 × 2500
13. Käsittelytarkkuus: GB/T 7926-2015 -standardin mukaan.
14. Optimaalinen pinnan karheus ra≤2,5um.
15. Nostomoottori

1. Koneen sänky on valmistettu hartsihiekkavalusta, jolla on pieni muodonmuutos ja suuri lujuus toissijaisen karkaisun jälkeen.
2. Sillä on stabiilin suorituskyvyn ominaisuudet, korkea lähtöteho, nopea leikkausnopeus, korkea pintapinta ja matala molybdeenilanka. Erittäin matala molybdeenilankappio vähentää huomattavasti prosessointikustannuksia.
3. Integroitu ohjelmointi ja hallinta: Monimutkainen grafiikka voidaan muuntaa DXF -piirustuksiksi CAD: n kautta, käsittelygrafiikkaa voidaan seurata reaaliajassa ja useita prosessointilaa voidaan näyttää. Siinä on myös tehon vikamuisti, oikosulun vetäytyminen, langan murtumissuojaus, automaattinen sammutus, mielivaltainen kulman kierto ja muut toiminnot.
4. Kommutuksen aikana ei ole kipinähäiriöitä, kommutointia ja moottori toimii sujuvasti, mikä parantaa työstökalun luotettavuutta ja turvallisuutta.

EDM -johdinleikkauksen perusperiaate on käyttää työkaluelektrodia pulssien purkamisen suorittamiseen työkappaleelle prosessoinnin saavuttamiseksi. EDM -langanleikkaus ei vaadi muodostuvien elektrodien tuotantoa, ja se käyttää työkaluelektrodina ohutta metallilanaa (jota yleensä kutsutaan molybdeenilankaksi). Pulssin virtalähteen positiivinen napa on kytketty työkappaleen, ja negatiivinen napa on kytketty molybdeenilankaan; Molybdeenilanka liikkuu edestakaisin tietyllä nopeudella, ja se tulee jatkuvasti sisään ja poistuu purkausalueelta; Samanaikaisesti nestemäinen väliaine ruiskutetaan molybdeenilangan ja työkappaleen väliin. Niin kauan kuin operaattori hallitsee tehokkaasti molybdeenilangan liikkeen nopeutta ja etenemistä työkappaleen, työkappaleen vaadittu muoto ja koko voidaan leikata. Työkappaleen liikkeen etenemissuunta muodostuu koordinaattityöpöydällä (kaksi hallittua askelmoottoria pystysuorassa ja vaaka -ohjeessa), jotka liikkuvat X- ja Y -suunnissa.
DK -sarjan CNC -langan leikkauskonetyökalun pääkone koostuu sängystä, työpöydästä, langan syöttölaitteesta, vaijerihyllystä, jäähdytysnesteen säiliöstä, työstötyökalun sähkölaitteista, lisävarusteista ja muista komponenteista. Se perustuu sänkyyn, ja työpöytä, langan syöttölaite ja vaijeriteline asennetaan sängyn samaan pohjapintaan.
Seuraavat esitellään erikseen:
1) sänky
Sänky on laatikon muotoinen hartsihiekan valurautaosa, joka on olennainen valukäyttö. Yläosa on asennettu työpöydällä, langan säilytysrummulla, lankatelineellä, valaistuksella ja muilla osilla.
2) Työpöytä
Työpöytä koostuu pääasiassa työpöydän pinnasta, keskimmäisestä vetolevystä, palloruuvista ja nopeusvaihteisesta. Vetolevyn pitkittäinen ja poikittainen liike käyttää pallo-ohjausrakenteen, ja askelmoottori ajaa ruuvin kahden parin vastaisen vastaisen vaihteen parin läpi työpöydän liikkumisen toteuttamiseksi. Palloruuvilla on edut korkean voimansiirron tarkkuuden, korkean hyötysuhteen ja pitkän käyttöikön edut.
3) Langankuljetuslaite
Langan säilytysrumpu koostuu ohuen seinäisestä ontosta sylinteristä. Moottori ajaa langan säilytysrummun kiertämään liittimen läpi, ja langan säilytysrummun edestakainen liike tulee ruuvelta vaihteen nopeuden vaihtamisen jälkeen johdon kuljetuslaitteen vetolevyn ohjaamiseksi.
Langan säilytysrummun vetolevyn usein kääntämistä ohjataan induktiokytkimien joukkoon. Rakenne on yksinkertainen ja toiminta on herkkä. Vasen ja oikea törmäyslohko on varustettu ylikuormituslaitteilla. Kun induktiokytkin ei muuta suuntaa, johdon kuljetusmoottorin virta katkaisee.
4) lankateline
Molybdeenilanka on kuin suljettu voimansiirtovyö, jota käämitys rumpu ajaa edestakaisin. Lankapyörä ja pari pääoppaan pyöriä kääritään molybdeenilankalla ja käyttävät sykliä.
Opaspyörä ottaa käyttöön suljetun osan molybdeenilanasta pystysuunnassa.
5) Jäähdytysnesteen säiliö
Vesipumppu toimittaa työnesteen jalostusalueelle. Sedimentti kertyy likalaatikkoon ja se on puhdistettava säännöllisesti. Toimivaa jäähdytysnestettä käyttää DX-1-saponifioitua nestettä.
6) Lisävarusteet
① Piirrä: Kiinnitysryhmää käytetään tasaisen levyn tai lieriömäisen työkappaleen kiinnittämiseen, ja puristin kiinnitetään työpöydälle T-tyyppisellä ruuvilla.
② Kammi: Käytetään lankaan kääntämiseen langan säilytysrummun kiertämiseen.
③ Langan kiristyspyörä: Käytetään molybdeenilangan manuaalisesti.
