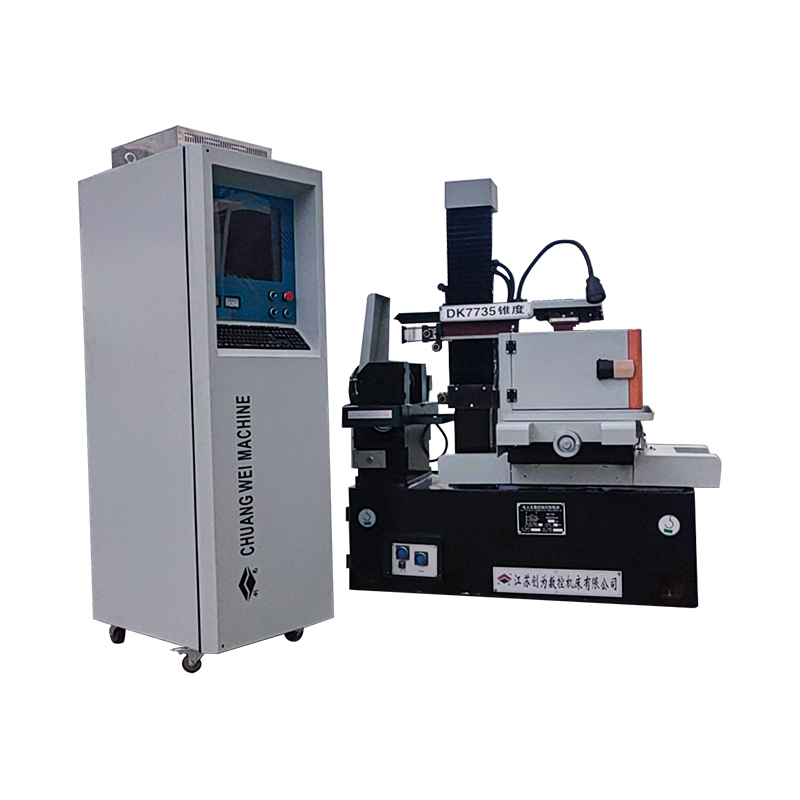

DK7745FZ High Precision STEPER CNC EDM -langan leikkauskone

1 、 Koneen sänky on valmistettu hartsihiekanvaluista, kun toinen karkaisu muodonmuutos on pieni ja suuri lujuus.
2 、 vakaalla suorituskyvyllä, korkealla lähtöteholla, nopealla leikkausnopeudella, korkealla pintapinta -alaisella, matalalla molybdeenilangan menetyksellä ja niin edelleen. Erittäin matala molybdeenilankappio, vähentävät merkittävästi käsittelykustannuksia.
3. Ohjelmoinnin ja ohjauksen integrointi: Monimutkainen grafiikka voidaan muuntaa DXF: ksi CAD: n, käsittelygrafiikan reaaliaikaisen seurannan ja monien prosessointitilan näytöt, mutta siinä on myös muistin sähkökatkoksista, oikosulku takaisin, rikkoutunut langansuojaus, automaattinen sammutus, mielivaltainen kulman kierto ja muut toiminnot.
4.

EDM -langan leikkauksen perusperiaate on käyttää työkalun elektrodia työkappaleen pulssien purkamiseen prosessoinnin saavuttamiseksi. EDM -johtimen leikkauksen käsittelyn ei tarvitse tehdä muovauselektrodia, hieno metallilangan käyttöä (yleensä nimeltään molybdeenilanka) työkaluelektrodina. Pulssin virtalähteen positiivinen napa on kytketty työkappaleen, ja negatiivinen napa on kytketty molybdeenilankaan; Molybdeenilanka liikkuu edestakaisin tietyllä nopeudella, ja se tulee jatkuvasti sisään ja poistuu purkausalueelta; Samanaikaisesti nestemäinen väliaine ruiskutetaan molybdeenilangan ja työkappaleen väliin. Niin kauan kuin operaattori hallitsee tehokkaasti molybdeenilangan liikkeen nopeutta ja etenemistä kohti työkappalaa, työkappaleen vaadittu muoto ja koko voidaan leikata. Työkappaleen liikkeen etenemissuunta muodostuu koordinaattitaulukon X- ja Y -liikkeistä (kaksi hallittua askelmoottoria pitkittäisissä ja poikittaisissa suunnissa).
DK-sarjan CNC-langanleikkauskonetyökalun pääkone koostuu sängystä, työpöydästä, johdon kuljetuslaitteesta, langankehyksestä, jäähdytysnesteen säiliöstä, koneen sähkölaitteista, lisävarusteista ja muista komponenteista. Se perustuu sänkyyn, ja pöytä, langan kantaja ja lankakehys asennetaan sängyn samaan pohjapintaan.
Seuraavat esitellään erikseen:
1） sänky
Sänky on laatikkotyyppinen hartsihiekkavalurauta, joka on kokonainen valurakenne, jonka yläosa on asennettu työpöydälle, langan säilytyssylinteriin, lankakehykseen, valaistukseen ja muihin komponentteihin.
2） Työpöytä
Työpöytä koostuu pääasiassa työpöydästä, keskimmäisestä vetolevystä, palloruuvista ja muuttuvasta nopeusvaihteistosta jne. Vetolevyn pitkittäinen ja poikittainen liikkuminen omaksuu vastaavasti pallo -ohjausrakenteen askelmoottorilla kahden takaiskuhermoruuvien parin läpi työpöydän liikkeen saavuttamiseksi. Palloruuvilla on korkeat voimansiirron tarkkuuden, korkean hyötysuhteen ja pitkän käyttöikkeen edut.
(3) Silkin kuljetuslaite
Langan säilytyssylinteri koostuu ohuen seinäisestä ontosta sylinteristä. Moottori liittimen läpi tallennussylinterin pyörimisen ohjaamiseksi, kun taas säilytyssylinteri etenee vaihteen nopeudesta ruuvin jälkeen johdon kuljetuslaitteen vetolevyn ohjaamiseksi.
Langan säilytyssylinterin vetolevyn usein suuntautuvaa suuntaa ohjataan induktiivisten kytkimien joukkoon, joka on yksinkertainen ja herkkä toiminnassa, ja vasen ja oikea puskurit on varustettu ylikuormitusvakuutuslaitteella, joka katkaisee johdon kuljetusmoottorin virran, kun induktiivinen kytkin epäonnistuu muuttamaan suuntaa.
4） Lankakehys
Molybdeenilanka on kuin suljettu käyttövyö, jonka kela ajaa toimimaan edestakaisin, pyörä rivejä ja pari johtavia pyöriä molybdeenilankalla, joka on kääritty toimintajakson ympärille.
Opaspyörä ottaa käyttöön suljetun osan molybdeenilanasta pystysuunnassa.
5） Jäähdytysnesteen säiliö
Vesipumppu lähettää työnesteen prosessointialueelle, kuonan kertyy likaiseen laatikkoon, joka on puhdistettava säännöllisesti, ja työskentelevä jäähdytysneste käyttää DX-1-saponifioitua nestettä.
6） Lisävarusteet
① Kiinnitys: Kiinnikkeiden ryhmät tasaisen muodon tai lieriömäisen työkappaleen kiinnittämiseksi, painekielen ruuvirakenteen osastolla, T-tyyppisillä ruuveilla kiinnittimen kiinnittämiseksi työpöydälle.
② Kammi: Käytetään tuulenpitoon, silkki pyörii silkin säilytyssylinteriä.
③ Tiukka lankapyörä: Käytetään molybdeenilangan manuaaliseen kiristymiseen.
