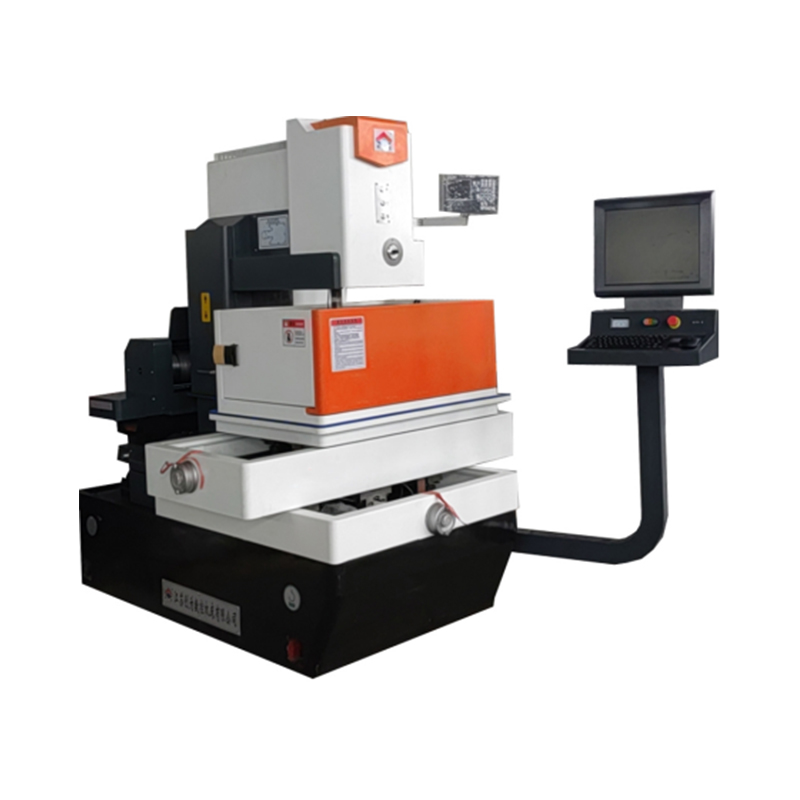

DK7732C Energiatehokas askel CNC-johdin EDM-keskipitkän leikkauskone integroitu yksikkö

Esittelee DK7732C-energiatehokkaan askel CNC-johtimen EDM-keskipitkän leikkauskoneen integroidun yksikön, joka on ylimmän tason ratkaisu tarkkuuden koneistustarpeisiin. Tässä edistyneessä koneessa on huipputeknologia, joka tuottaa vertaansa vailla olevaa tarkkuutta ja tehokkuutta. DK7732C hyödyntää korkean tarkkuuden askelmoottorijärjestelmää, varmistaen sileän ja yhdenmukaisen langan syötteen poikkeuksellisen leikkuulaadun saavuttamiseksi.

Energiatehokkuuden mielessä suunniteltu yksikkö vähentää merkittävästi virrankulutusta säilyttäen suorituskykyä, mikä tekee siitä ympäristöystävällisen valinnan nykyaikaisissa työpajoissa. Sen vankka CNC-järjestelmä tarjoaa käyttäjäystävällistä toimintaa kattavalla käyttöliittymällä, joka yksinkertaistaa monimutkaisia ​​koneistustehtäviä, jolloin operaattorit voivat saavuttaa tarkat leikkaukset helposti.

DK7732C: ssä on integroitu yksikkösuunnittelu, joka yhdistää kaikki välttämättömät komponentit kompaktiin jalanjälkeen, joka säästää arvokasta työtilaa. Tämä kone on rakennettu kestävyydellä ja luotettavuudella, joka sisältää korkealaatuisia materiaaleja ja edistynyttä tekniikkaa kestämään tiukkaa teollisuuskäyttöä.

Tärkeimpiin määrityksiin sisältyy leikkuunopeusalue keskipitkästä korkeaan, monipuolisen langan halkaisijan yhteensopivuus ja edistyksellinen jäähdytysjärjestelmä, joka varmistaa yhdenmukaisen toiminnan ilman ylikuumenemista. Lisäksi kone tarjoaa pinta- ja mittatarkkuuden, mikä tekee siitä ihanteellisen monimutkaisen osatuotannon teollisuudessa, kuten ilmailu-, auto- ja lääkinnällisten laitteiden valmistus. $

Ota yhteyttä Jiangsu Chuangwei CNC COUNTY TOLEG Co., Ltd.

Tuoterakenteen kuvaus

1. Konetyökalusänky: omaksuu suorakaiteen muotoisen dupleksilaatikon kokonaisrakenteen; Pääkuorman kantava rakenne tukevat kylkiluut yhdistävät vaunun, lankatelineen ja langankuljetuspinta-alan muodostaen stabiilin kokonaisen yhdistetyn T-muotoisen viivan, pinnat ja rungot ja muovihiekan muotin valut, joka saa koneen rungon jäykkyyden ja stabiilisuuden, ja referenssipinnan tasaisuus taataan dynaamisissa ja staattisissa olosuhteissa, mikä lisää koneen rungon kuormituksen painoa.
2. Kuuliruuvi ja lineaarinen opas on suunniteltu ja asennettu samaan pohjaviittaukseen pinta-pinta-ala-paranna kokoonpanon asennon tarkkuutta ja poista kokoonpanovirheet.
3. C-muotoisen pylvään (yläjohtoteline) ja alempi lankateline on suhteellisen kiinteät vaijeritelineet, jotka ovat jäykkiä ja jotka eivät ole alttiita resonanssille. Langan pyöräkokoonpanon numeerinen puristusjousmekanismi varmistaa molybdeenilangan tasapainoisen jännityksen. Neliöohjeiden nostomekanismissa käytetään matovaihdetta, kierteistä vaihdetankoa ja 900 V: n opasta ja 900 V: n liukusäädintä lukitsemiseen ja kiristämiseen, mikä voi luotettavasti ja mukaisesti säätää leikkauskorkeutta (sähköisesti). Ylävesisumutelaite koostuu vesisumutuslevystä ja langan tulosta, joka on kytketty neliömäisen ohjaustangon pohjaan molybdeenilangan värähtelyn vakauttamiseksi ja ylemmän vesisummahdelevyn auttamiseksi jäähdytysnesteen suihkuttamisessa prosessointialueelle.

Mekaaniset parametrit

Esine Nimi DK7732C all-in-one-kone
1 Työpöydän koko 610 × 360 mm
2 Enintään x/y -akselin matka 400 × 320 mm
3 Suurin Z -akseli kulkee 260 mm
4 Konetyökalun mitat 1600 × 1580 × 1840 mm
5 Työstöryhmäpaino 1800 kg
6 Enimmäispöytäkuorma 500 kg
7 Langan säilytysrummun säteittäinen runout ≤0,02 mm
8 Liike -akselin liikkeen resoluutio 0,001 mm
9 Pinnan karheus (suora viivan leikkaus, H≤40 mm, Gr12):
Kertaluonteinen leikkaus Ra≤2,5 μm, useita leikkauksia RA≤1,0 μm
10 Langan syötteen nopeus: 0-11 m/s (taajuuden muuntaminen)
11 Suurin prosessointinopeus: 120 mm²/min (gr12-40 mm paksuus)
12 Suurin leikkaus kartio: 6 °/40 mm
13 Riistäjä digitaalinen näyttö: XY AXIS 0
14 Syöttövoima: 2 kW
15 Enimmäiskäsittelyvirta: 6a
16 Näyttö: Värin LCD -näyttö
17 Ohjelmoitava akseli: x/y/u/v neljä akselia (nelinyhdistelmä)
18 Ohjelmointimenetelmä: CAD/CAM/ISO
19 Askelmoottori antennille
20 X/y -akselin palloruuvi (tarkkuus): Taiwan Dinghan tai Qishan Pohjoinen
21 X/Y -akselin ohjauskisko (tarkkuus): Taiwan Dinghan
22 Useita leikkauksia
23 U/V Drive -tila: Stepper Drive
24 Ruuvi- ja ohjauskiskon voitelumenetelmä: Sähkööljyn injektio
25 Molybdeeni -lankaki
26 Molybdeeni -johdinkirjoitus: Automaattinen kiristys
27 Ohjausjärjestelmä AutoCut
