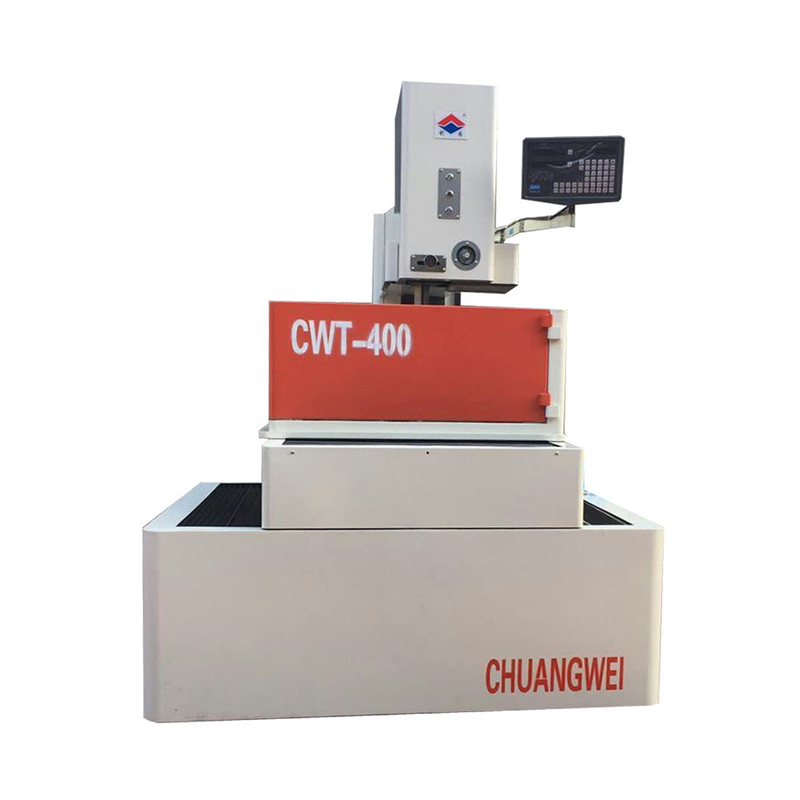

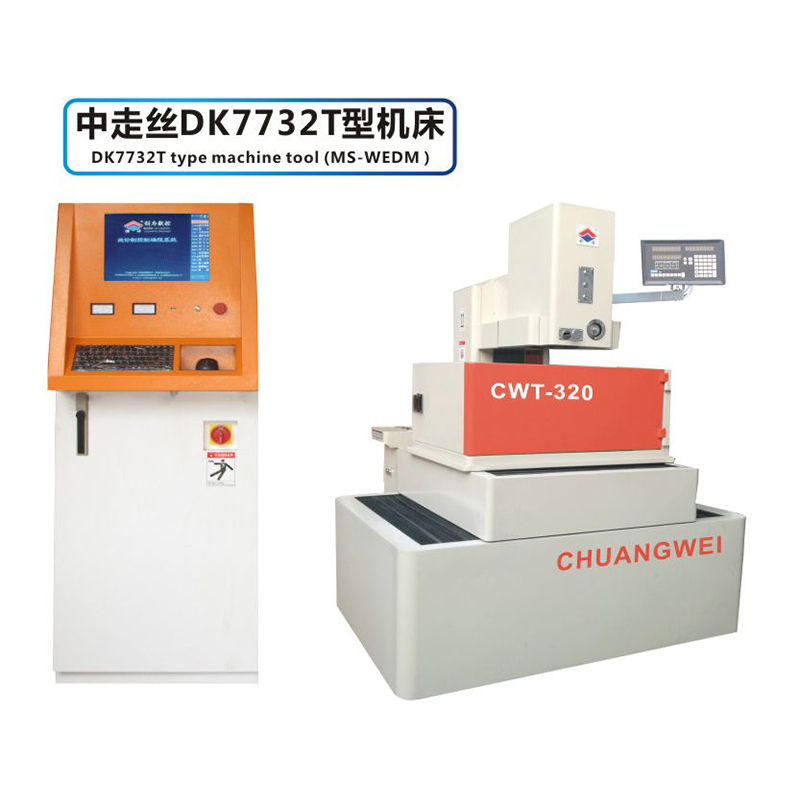

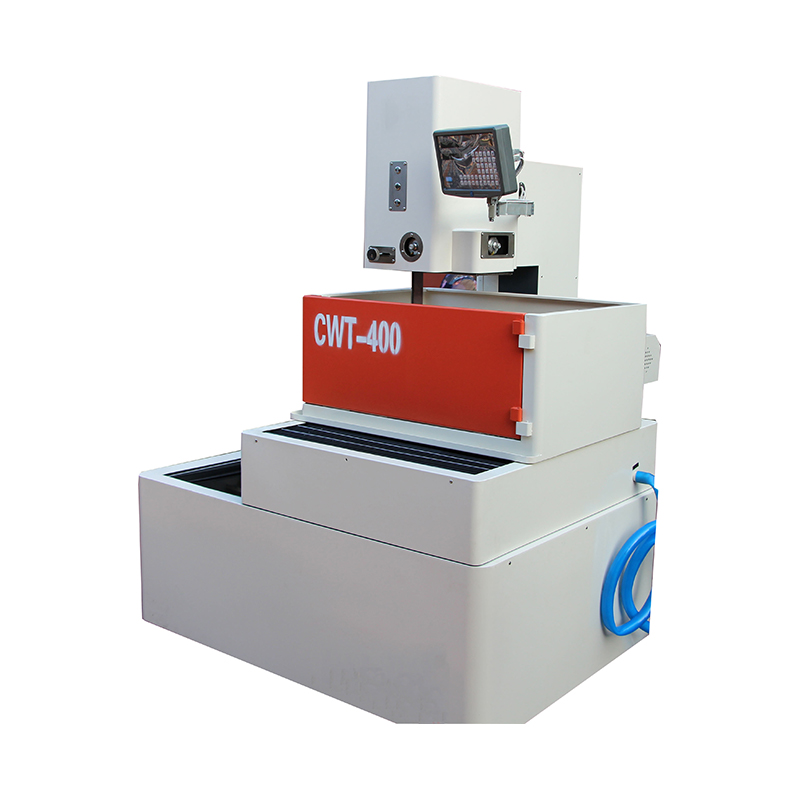

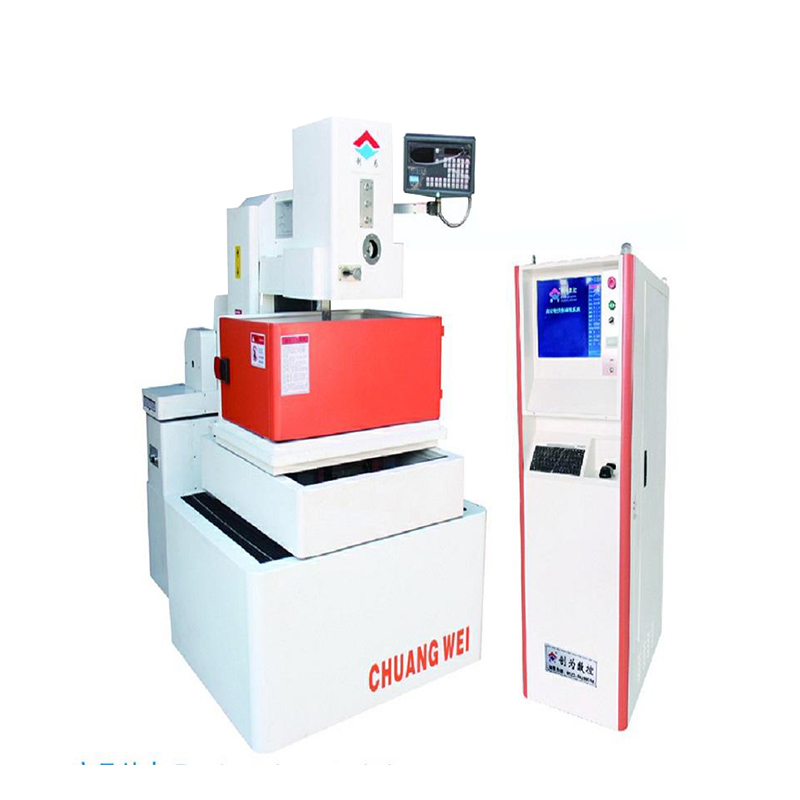

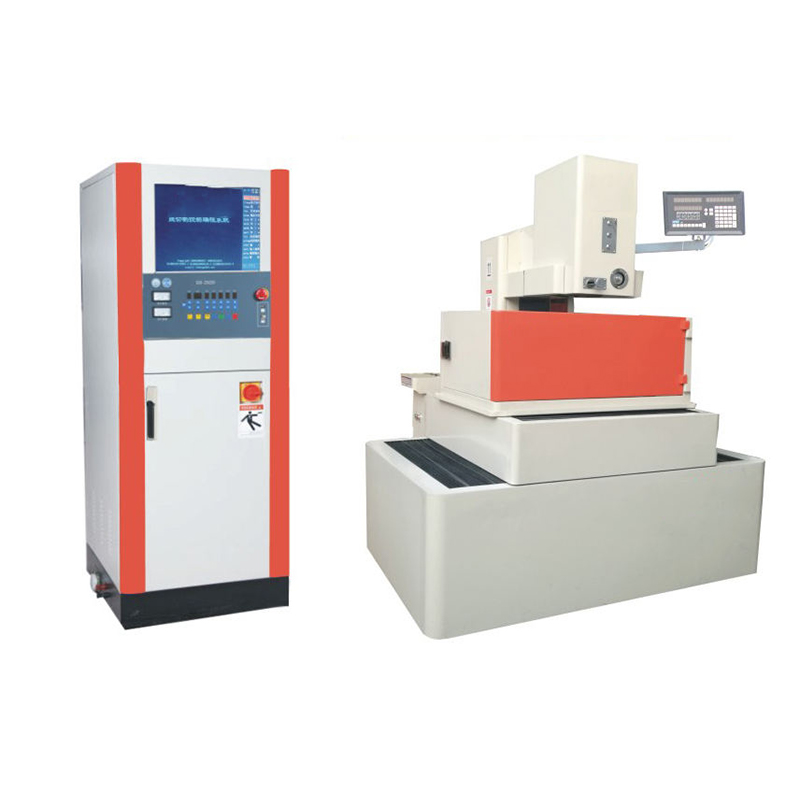

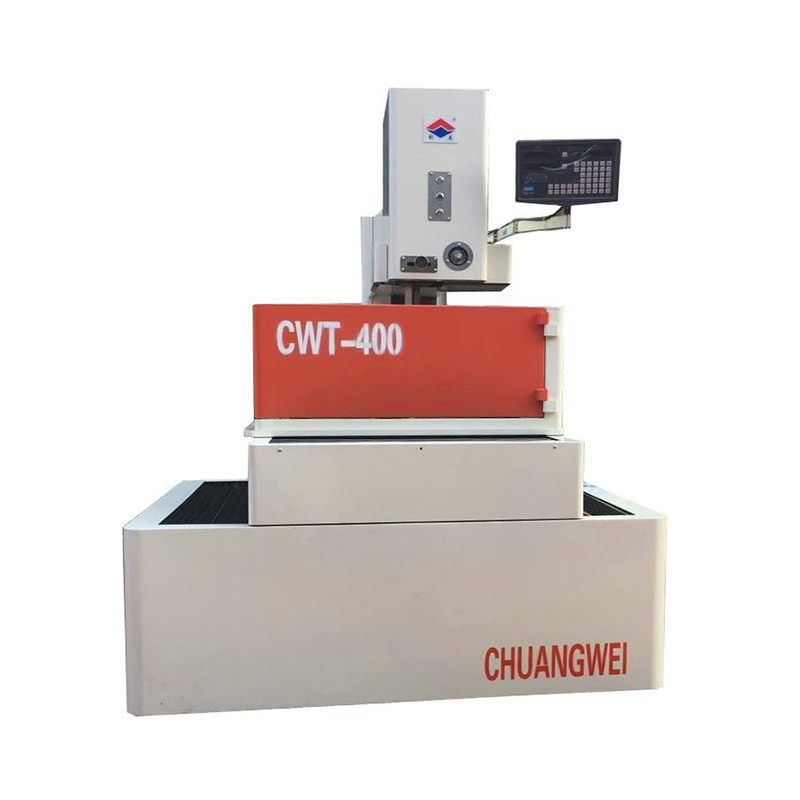

DK7732 T-Type Servo Anti-Resonanssin CNC Wire EDM -väliaineen leikkauskone

DK7732 T-Type Servo -resonanssin vastainen CNC-johdin EDM-keskipitkän leikkauskone on huipputekninen työkalu, joka on suunniteltu tarkkuuteen ja tehokkuuteen koneistusteollisuudessa. Tämä kone, joka sisältää edistyneen servoohjaustekniikan, varmistaa resonanssin vastaisen suorituskyvyn, vähentää merkittävästi värähtelyä ja parantaa leikkaustarkkuutta. Keskipitkän nopeusominaisuus saavuttaa täydellisen tasapainon nopeuden ja tarkkuuden välillä, joten se on ihanteellinen monille monimutkaisille leikkaustehtäville.

DK7732: lla on vankka rakenne, jolla on T-tyypin suunnittelu, mikä tarjoaa parannettua stabiilisuutta ja jäykkyyttä. Sen korkealaatuinen lanka EDM-järjestelmä pystyy tuottamaan monimutkaisia ja yksityiskohtaisia leikkauksia huomattavalla konsistenssilla. CNC-ohjausjärjestelmä on käyttäjäystävällinen, ja se tarjoaa intuitiivisen toiminnan ja kattavan toiminnallisuuden monipuolisten koneistustarpeiden tyydyttämiseksi.

Kone on varustettu korkean suorituskyvyn generaattorilla, ja se tarjoaa pinnan ja tarkkuuden. Innovatiivinen jäähdytysjärjestelmä varmistaa yhdenmukaisen suorituskyvyn ja pidentää koneen elinaikaa. Lisäksi DK7732 sisältää edistyneen suodatusjärjestelmän, joka ylläpitää puhdasta työympäristöä ja vähentää huoltovaatimuksia.

Täydellinen sovelluksiin ilmailu-, auto- ja tarkkuustekniikassa, DK7732 T-Type Servo -resonanssin vastaisen CNC Wire EDM -koneen kanssa erottuu sen luotettavuudesta, tarkkuudesta ja edistyneistä teknologisista piirteistä. Se on ihanteellinen ratkaisu valmistajille, jotka pyrkivät parantamaan tuottavuutta ja saavuttamaan korkealaatuisia tuloksia.

Ota yhteyttä

Jiangsu Chuangwei CNC COUNTY TOLEG Co., Ltd.

Tuoterakenteen kuvaus

1. Konetyökalusänky: Hyväksyttää T-tyypin duplex-laatikon kokonaisrakenteen; Pääkuorman kantava rakenne tukevat kylkiluut yhdistävät vaunun, lankatelineen, langankuljetuspinnan, muodostaen stabiilin kokonaisen moniyhdistetyn T-tyypin viivat, pinnat ja rungot, muovihiekan valu, joka saa koneen rungon jäykkyyden ja stabiilisuuden, ja referenssipinnan tasaisuus taataan dynaamisissa ja staattisissa olosuhteissa, mikä lisää koneen rungon kantavan kuormituksen painoa.
2. Kuuliruuvi ja lineaarinen opas on suunniteltu asennettuna samaan pohjaviitetasoon kokoonpanon asennon tarkkuuden parantamiseksi ja kokoonpanovirheiden poistamiseksi (.
3. C-tyyppisen pylvään (ylempi johdinteline) ja alemman lankatelineen rungon yläosa ovat suhteellisen kiinteät vaijeritelineet, jotka ovat jäykkiä ja joita ei ole helppo resonoida; Langan pyöräkokoonpanon numeerinen puristusjousmekanismi varmistaa molybdeenilangan tasapainojännityksen; Neliöohjeiden nostomekanismissa käytetään matovaihdetta, kierteistä vaihdemekanismia ja 900 V: n opasta ja V-muotoista liukusäädintä kiristämään ja lukitsemaan, mikä voi luotettavasti ja säätää leikkuukorkeutta (sähköisesti); Ylävesisumutelaite koostuu vesisumutuslevystä ja langanoppaasta, joka on kytketty neliömäisen ohjaustangon pohjaan molybdeenilangan värähtelyn stabiloimiseksi ja ylemmän vesisummahyvyn avustamiseksi jäähdytysnesteen suihkuttamiseksi prosessointi -osaan.

Mekaaniset parametrit

1.
2. Korkein x/y -akselin matka: 500 × 630 mm
3. Suurin z -akseli Matka: 300 mm
4
5.
6. x/y -akselin ohjauskisko (tarkkuus): lineaarinen liukumäki
7. Käsittelytarkkuus: JB_T 11999.1-2014 Standardin mukaan
8. Langan syötteen nopeus: 0-11 m/s
9. Konetyökalun mitat: 1980 × 1600 × 2000
10. Konetyökalun paino: 3400 kg
11. Taulukon enimmäiskuorma: 1200 kg
12. Työkappaleen enimmäiskoko: 900 × 550 × 400
13. Sähköjärjestelmän vakiokonfiguraatio: 380 V ± 10%/50Hz
14. Syöttövoima: 2 kW
15. Prosessointivirta: 8a
16. Näyttö: 15 tuuman värinen LCD -näyttö
17. Servo X- ja Y Axis Drive käyttää tuota kuuluisaa tuotemerkin AC Servo -asemajärjestelmää, jolla on vakaampi prosessointitarkkuus ja korkeampi useita leikkaustarkkuuksia.
18. Ohjelmointimenetelmä: CAD/CAM/ISO
